智能照明TRIAC調光器(正向相位控制調光器) 的工作原理

智能照明TRIAC調光器(正向相位控制調光器) 的工作原理

本文引用地址：http://www.eepw.com.cn/article/181037.htm

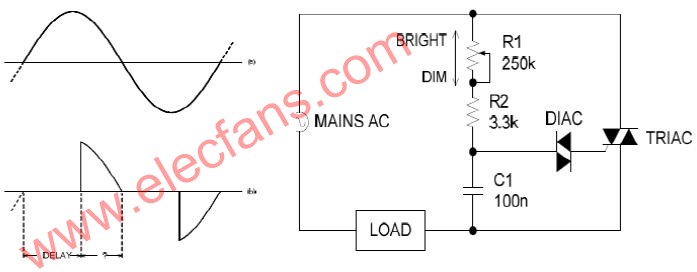

將R1、R2 及C1 連接一起的RC 電路可以令TRIAC?調光器延遲啟動，直至C1 的電壓
上升至觸及交流二極管(Diac) 的觸發點電壓。
電位計的電阻越高(滑動指針越向下滑移)，啟動延遲時間便越長。這樣可縮短TRIAC
調光器的“導通時間” 或縮小其“導通角”(θ)。
負載獲得的平均供電便可減少。

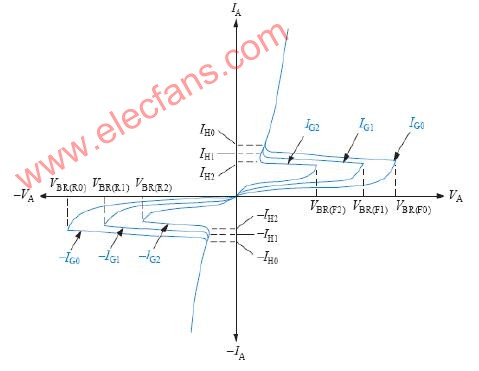

TRIAC 調光器的保持電流

必須不斷提供保持電流(IH)，以確保電路經常處于“導通”狀態
